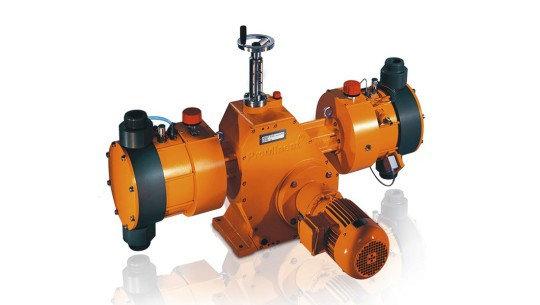

Поршневий насос-дозатор ProMinent Makro/ 5

Технічні деталі:

• Довжина ходу: 0-50 мм, зусилля на штоку: 10 000 Н
• Діапазон регулювання довжини ходу: 0 – 100 %
• Налаштування довжини ходу: вручну, з допомогою колеса ручного управління і індикаторної шкали з кроком 0,5 % (опціонально з допомогою електричного виконавчого приводу)
• Похибка дозування при заданих умовах і коректної установки не перевищує ±0,5 % при довжині ходу від 10 до 100 %. Виконуйте вказівки керівництва по експлуатації
• Потужний поршень з нержавіючої сталі з керамічним покриттям
• Контактують з середовищем матеріали: Нержавіюча сталь 1.4571, інші матеріали за запитом
• На вибір пропонуються різні варіанти приводу: Стандартні трифазні електродвигуни, двигуни для використання у вибухонебезпечних зонах із захистом Exe і EXde, а також різні конструкції фланців для використання двигунів, наданих замовником
• Ступінь захисту: IP 55
• Стійкий до морської води, корпус з литого алюмінію з акриловим покриттям
• Для всіх поршневих дозуючих насосів з міркувань безпеки при установці необхідно передбачити відповідні запобіжні пристрої

Управління Makro / 5 насосами-дозаторами:

Довжина ходу регульованого приводу Makro/ 5

Регульований привід, що складається з сервоприводу з сервоелектродвигуном та вбудованого мікропроцесорного регулятора для зміни довжини ходу за допомогою нормованого струмового сигналу. Час спрацьовування прибл. 100 сік. для 100% від довжини ходу. Оснащений двома кінцевими вимикачами для хв./макс. положення, ступінь захисту: IP 54. Підключення до електромережі 230 В (±10 %), 50/60 Гц, бл. 40 Вт, хутро. З індикацією положення ходу на приводі Makro/5.

Спеціальна напруга / великий ступінь захисту / вибухозахист на запит.

Цей варіант виконання включає:

1. Вхідний нормований сигнал 0/4-20 мА (відповідає довжині ходу 0-100%).
2. Внутрішній перемикач ручного/автоматичного режиму.
3. Клавішний вимикач змінює довжину ходу в ручному режимі.
4. Вихід фактичного значення 0/4-20 мА для дистанційної індикації.
5. Частотний перетворювач для регулятора числа обертів у металевому корпусі, ступінь захисту ІР 5.
6. Частотний перетворювач у захисному корпусі IP 54 з вбудованим блоком керування та головним вимикачем, розрахований на вказану далі потужність двигуна.
7. Можливість зовнішнього керування за допомогою сигналу 0/4-20 мА або 0-10 В та відповідною вихідною частотою 0-50 (60) Гц.
8. Вбудований блок керування з різними функціями, такими як перемикання на зовнішнє/внутрішнє керування, при внутрішньому керуванні частота задається за допомогою клавіш зі стрілками, повідомлення про збої на дисплеї з багатомовною підтримкою і т.п.
9. З пристроєм аналізу даних контролю температури двигуна (термісторний захист).

Датчик хода с сигналом Namur:

Монтаж на кривошипно-шатунного механізму редуктора Makro/ 5. Для точної реєстрації кожного ходу дозатора, складається з контактного кулачка і індуктивного датчика руху, комутаційний сигнал Namur. Може використовуватися в поєднанні з електронними лічильниками з попередньою установкою для дозування партій або системами пропорційного дозування з пропорційними управлінням.

Подальший монтаж можливий тільки на заводі.

Допуски для вибухозахищеної експлуатації зі ступенем захисту EEx ia II C T6.

Характеристики поршневого насоса-дозатора ProMinent Makro/ 5:
