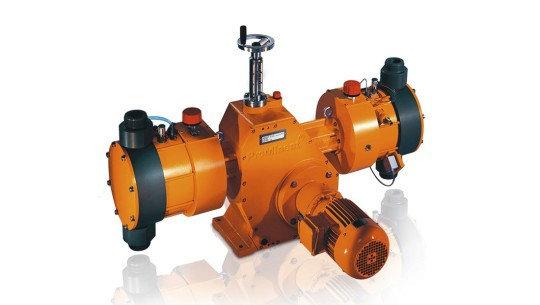

Гідравлічний мембранний насос-дозатор ProMinent Makro/ 5

Технічні деталі:

• Довжина ходу: 0-50 мм, зусилля на штоку: 10 000 Н
• Діапазон регулювання довжини ходу: 0 – 100 %
• Налаштування довжини ходу: вручну, з допомогою колеса ручного управління і показань шкали (опція: з допомогою електричного виконавчого або регульованого приводу)
• Похибка дозування при заданих умовах і коректної установки не перевищує ±1 % при довжині ходу від 10 до 100%
• Багатошарова мембрана з ПТФЕ, з електричним попередженням / сигналом про розрив мембрани через контакт
• Вбудований гідравлічний запобіжний і повітряний клапан
• Контактують з середовищем матеріали: ПВДФ, ПТФЕ+25 % вуглець, нержавіюча сталь 1.4571, інші матеріали за запитом
• На вибір пропонуються різні варіанти приводу: Стандартні трифазні електродвигуни, двигуни для використання у вибухонебезпечних зонах із захистом Exe і EXde, а також різні конструкції фланців для використання двигунів, наданих замовником
• Ступінь захисту: IP 55
• Конструкція відповідає вимогам API 675

Управління Makro/ 5 гідравлічними мембранними насосами-дозаторами:

Довжина ходу регульованого приводу Makro/ 5

Регульований привод, що складається з сервоприводу з сервоэлектродвигателем і вбудованого мікропроцесорного регулятора для зміни довжини ходу з допомогою струмового нормованого сигналу. Час спрацьовування ок. 100 сек. для 100 % від довжини ходу, оснащений 2 кінцевими вимикачами для хв./макс. положення, ступінь захисту: IP 54. Підключення до електромережі 230 В (±10 %), 50/60 Гц, від. 40 Вт, мех. З індикацією положення ходу на приводі Makro/ 5.

Спеціальне напруга / велика ступінь захисту / вибухозахист за запитом.

Даний варіант виконання включає:

1. Вхідний нормований сигнал 0/4-20 мА, відповідає довжині ходу 0-100 %.
2. Внутрішній перемикач для ручного/автоматичного режиму.
3. Клавішний вимикач для зміни довжини ходу в ручному режимі.
4. Вихід фактичного значення 0/4-20 мА для дистанційної індикації.

Системи регулювання числа обертів з частотним перетворювачем (ознака ідентифікаційного коду Z):

Система регулювання числа обертів у зборі складається з частотного перетворювача та двигуна з регулюванням числа обертів (див. також ознаку ідентифікаційного коду R). Частотний перетворювач у захисному корпусі IP 55 з вбудованим блоком керування та головним вимикачем може використовуватися при макс. потужності двигуна 0,37/0,75/1,1 кВт.

Можливість зовнішнього управління за допомогою сигналу 0/4 - 20 мА або 0 - 10 В і відповідною вихідною частотою 0 - 50 (60) Гц.

Датчик ходу із сигналом Namur:

Монтаж на кривошипно-шатунному механізмі редуктора Makro/5. Для точної реєстрації кожного ходу насоса, що дозує, включені контактний кулачок і індуктивний датчик руху, комутаційний сигнал Namur. Датчик може використовуватись у поєднанні з електронними лічильниками з попередньою установкою для дозування партій або системами пропорційного дозування з пропорційним керуванням.

Подальший монтаж можливий лише на заводі.

Допуски для вибухозахищеної експлуатації із ступенем захисту EEx ia II C T6.

Виконання з матеріалу PPT/PCT/TTT макс. 10 бар

* Виконання SST з різьбленням G 2 1/2“

Характеристики гідравлічного мембранного насоса-дозатора ProMinent Makro/ 5:
