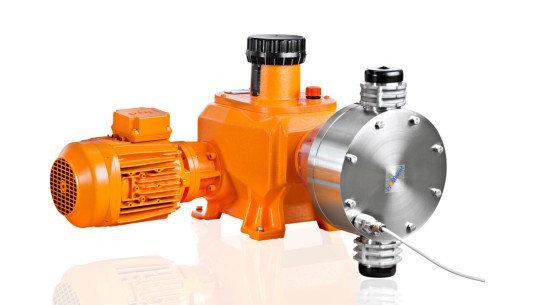

Поршневий насос-дозатор ProMinent Makro TZ

Технічні деталі:

• Довжина ходу: 0-20 мм, зусилля на штоку: 8 000 Н
• Діапазон регулювання довжини ходу: 0 – 100 %
• Налаштування довжини ходу: вручну, з допомогою хитного циліндра з кроком 0,5% (опціонально: за допомогою електричного виконавчого або регульованого приводу)
• Похибка дозування при заданих умовах і коректної установки не перевищує ±0,5 % при довжині ходу від 10 до 100%. Виконуйте вказівки керівництва по експлуатації.
• Потужний поршень з нержавіючої сталі з керамічним покриттям. Контактують з середовищем матеріали: Нержавіюча сталь 1.4571. Інші матеріали на запит
• На вибір пропонуються різні варіанти приводу: Стандартні трифазні електродвигуни, двигуни для використання у вибухонебезпечних зонах із захистом Exe і EXde, а також різні конструкції фланців для використання двигунів, наданих замовником
• Ступінь захисту: IP 55
• Стійкий до морської води, корпус з литого алюмінію з акриловим покриттям
• Для всіх поршневих насосів-дозаторів з міркувань безпеки при установці необхідно передбачити відповідні перепускні пристрої

Сервопривід довжини ходу/регульований привід Makro TZ:

Сервопривід Makro TZ

Серводвигун для автоматичної настройки довжини ходу, час спрацьовування ок. 1 сек. для 1 % від довжини ходу, включаючи потенціометр зворотного зв'язку 1 кОм для сигналу підтвердження позиції, ступінь захисту: IP 54. Підключення до електромережі 230 В (±10 %), 50/60 Гц, 40 Вт, мех. З індикацією положення ходу на приводі Makro TZ.

Спеціальне напруга / велика ступінь захисту / вибухозахист за запитом.

Регульований привід Makro TZ

Регульований привід, що складається з сервоприводу з сервоелектродвигуном і вбудованого мікропроцесорного регулятора для зміни довжини ходу з допомогою струмового нормованого сигналу. Технічні дані див. у сервоприводі.

Виконання:

Вхідний нормований сигнал 0/4-20 мА, відповідає довжині ходу 0-100 %; перемикач для ручного/автоматичного режиму, клавішний вимикач для зміни довжини ходу в ручному режимі. Вихід фактичного значення 0/4-20 мА для дистанційної індикації.

На кришці клемній коробці встановлені наступні елементи керування:

• Перемикач Пуск/Зупинка
• Перемикач ручного/зовнішній режим (0/4 – 20 мА)
• Потенціометр для регулювання числа обертів в ручному режимі
• За запитом зовнішнє управління через PROFIBUS^®-DP

Системи регулювання числа обертів з частотним перетворювачем (ознака ідентифікаційного коду Z)

Система регулювання числа обертів в зборі складається з частотного перетворювача і двигуна з регулюванням числа обертів (див. також ознаку ідентифікаційного коду R). Частотний перетворювач в захисному корпусі IP 55 з вбудованим блоком управління і головним вимикачем.

Можливість зовнішнього управління з допомогою сигналу 0/4 – 20 мА або 0 – 10 В і відповідної вихідною частотою 0 – 50 (60) Гц.

Характеристики поршневого насоса-дозатора ProMinent Makro TZ:
