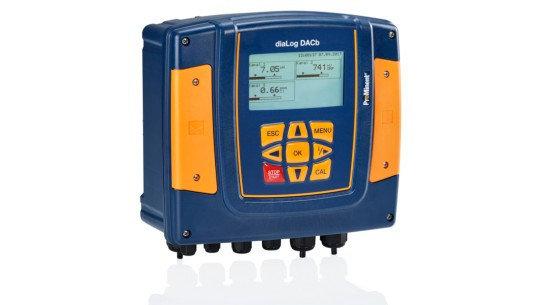

Контролер ProMinent DULCOMETER® diaLog DACb

• Вимірювані величини: рН, ОВП, хлор, діоксид хлору, хлорит, бром, провідність, надоцтова кислота, перекис водню, озон, розчинений кисень і фтор
• Монтаж, вид захисту: Комбінований корпус (монтаж на стіні, в розподільному щиті, на стійці) IP 67 і IP 66
• Регулювання: два вимірювальних і регулюючих каналу, кожен з незалежним 1-стороннім ПІД регулятором (два 2-сторонніх ПІД регулятора опціонально)
• Живлення через 24 В пост. струму, безпечна наднизька напруга, наприклад допомогою сонячної електростанції або в «мокрій зоні» водопровідних станцій
• Температурна компенсація для датчика процесу CDP для pH і діоксиду хлору, pH-компенсація для хлору
• Цифрові входи для обробки керуючих сигналів, наприклад від граничних контактів вимірюваної води, регулювання віддаленого зупинки і для контролю рівня рідини у резервуарах хімікатів
• Установчі виходи для електронно керованих насосів-дозаторів і магнітних клапанів
• Обробка перешкод: просте регулювання характеристик води в воді, що тече, через обробку потоку в алгоритмі контролю
• Адаптація заданого значення регулятора до зміненим технологічним умовам через дистанційне управління можливо за допомогою mA-сигналу з ПЛК або при запиті більш високого рівня через опцію польовий шини

  Межі виміру

  Спосіб підключення мВ: pH: 0,00 ... 14,00 Напруга ОВП: -1500 ... +1500 мВ Спосіб підключення мА (амперометричні вимірювані параметри, діапазони вимірювання у відповідності з датчиками): Хлор Діоксид хлору Хлорит Бром Озон Перекис водню (датчик PER) Перекис водню (датчик PEROX з перетворювачем PEROX V2, упоряд. Номер для замовлення 1047979) Надоцтова кислота Розчинений кисень Спосіб підключення мА (потенціометричні вимірювані параметри, діапазони вимірювання у відповідності з передавачами): pH Напруга ГВП Фторид Електропровідність (діапазони вимірювання у відповідності з передавачами): За допомогою передавачів 0/4 ... 20 мА Температура: З допомогою Pt 100/Pt 1000, діапазон вимірювання 0 ... 150 °C

  Дозвіл

  pH: 0,01 Напруга ОВП: 1 мВ Температура: 0,1 °C Амперометрія (хлор і т. п.): 0,001/0,01 проміле, 0,01 об.%, 0,1 об.%

  Точність	0,3 % щодо кінцевого значення діапазону вимірювання
  Вимірювальний вхід	pH/ОВП (вхідний опір > 0,5 x 1012 Ом)
  Температурна компенсація	Pt 100/Pt 1000 для pH, датчика діоксиду хлору (CDP) і фториду
  Коригований діапазон температури	0 ... 100 °C
  Коригований діапазон pH для хлору	Датчик CLE 3 і CLE 3.1: 6,5 ... 8,5, датчик CBR: 6,5 9,5 ...
  Параметр обурення	Витрата понад 0/4 ... 20 мА або контактний водомір, 1-500 Гц, параметр коливання впливає на обидва канали
  Алгоритм регулювання	П-/ПІД-регулювання
  Регулювання	2 регулятора двосторонньої дії
  Аналогові виходи	2 (3) x 0/4 ... 20 мА з гальванічною розв'язкою, макс. допустиме навантаження вихідного елемента 450 Ом, діапазон і присвоєння (вимірюваний параметр, коригуючий параметр, регулююча величина) регулюються
  Установчі виходи	2 x 2 виходу частоти імпульсів для управління насосами-дозаторами 2 реле (граничних значень, 3-позиційне регулювання або регулювання тривалості імпульсів)
  Сигнальне реле	250 В, ~3 A, 700 ВА Тип контакту: перемикаючий контакт
  Цифрові керуючі входи	2 (5) як вхід дистанційного керування для функцій пауза регулювання/помилка вимірювань води, перемикання параметрів, контроль рівня баків з хімікатами
  Підключення до електромережі	90-253 В, 50/60 Гц, 25 ВА, 24 В пост. струму
  Підключення через польову шину	PROFIBUS®-DP, Modbus RTU, PROFINET
  Температура навколишнього середовища	0 ... 50 °C (для установки в приміщенні або з захисним кожухом)
  Ступінь захисту	Настінний монтаж: IP 66 і IP 67 (NEMA 4X) Монтаж в розподільній шафі: IP 54 для дверей розподільного шафи
  Перевірки та допуски до експлуатації	CE
  Матеріал корпусу	ПК з вогнезахисною обробкою
  Розміри	250 x 220 x 122 мм (Ш x В x Г)
  Вага	1,3 кг

Стандартне оснащення:

Розмір базисного вимірювання AA:

2 вимірювальних канали з вимірювальними величинами на вибір для мА. Вкл. параметр коливання і pH-компенсацію для хлору ВА: 2 вимірювальних канали з вимірювальними величинами на вибір для мВ (ph та ОВП) і мА. Вкл.
параметр обурення і pH-компенсацію для хлору ВВ: 2 вимірювальних канали для pH та ОВП. L3: 2 вимірювальних канали для вимірювальних величин кондуктивної провідності Реле-регулятори PID з управлінням насосом-дозатором з допомогою регулювання частоти імпульсів для 2 насосів-дозаторів. 2 аналогових виходи для вимірюваного значення величини поправки або регулюючої величини (залежно від опційного обладнання). 4 цифрових входи для виявлення помилок вимірювань води, паузи і перемикання параметрів. 2 силових реле на вибір запрограмованих як вихід граничного значення, таймер циклу, таймер реального часу або установчий вихід для дискретних сигналів (в залежності від опційного обладнання). Вибір вимірюваних величин і мови при введенні в експлуатацію. Температурна компенсація вимірювання pH, діоксиду хлору (CDP) і фтору з допомогою Pt100/Pt1000. 22 мови інтерфейсу: всі європейські мови, а також китайська, російська, тайська та корейська. Мова інтерфейсу потрібно вибрати при введенні в експлуатацію, його можна змінити за допомогою сполучень клавіш. Вибір мови документації здійснюється за допомогою ідентифікаційного коду. Додатково надається носій інформації, на якому містяться всі інші мови. Збереження і передача параметрів пристрою за допомогою карти SD. Пристрій реєстрації даних калібрування і подій (без карти SD, дані зберігаються в регуляторі). Обробка перешкод (потоку) за частотою (контактний водомір). Подальше розширення програмних функцій з допомогою ключа активації або оновлення мікропрограмного забезпечення.

Опційне обладнання для 3-го вимірювального каналу pH:

Пакет 2

3-ий вихід мА Керування двома додатковими дозуючими насосами. Зовнішня установка заданих значень за допомогою аналогового сигналу для каналу 1.

Пакет 3

Третій, повний вимірювальний і регулюючий канал з реле-регулятором PID. 3-ій аналоговий вихід для вимірюваного значення корекції або регулюючої величини (залежно від опційного обладнання). 3 додаткових цифрових входи, наприклад, для контролю рівня, паузи і аварійного сигналу вимірюваної води в каналі 2. Температурна компенсація вимірювання pH, діоксиду хлору (CDP) і фтору.

Пакет 4

Комбінація з пакетів 2 і 3 (При параметрі коливання мА є тільки один канал для амперометричних сенсорів.)

Додаткові варіанти зв'язку:

Пристрій реєстрації даних вимірювань з картою SD. Візуалізація даних вимірювань через веб-сервер, LAN і ПК/планшетний ПК і веб-браузер PROFIBUS^®-DP, Modbus RTU

Розширення апаратного забезпечення:

Резистивно-ємнісний блок схемної захисту для силових реле: Захищає реле потужності, якщо потрібне підключення індуктивного навантаження (наприклад, електромагнітних клапанів або двигунів). Не при електричному підключенні 24 В пост. струму.
